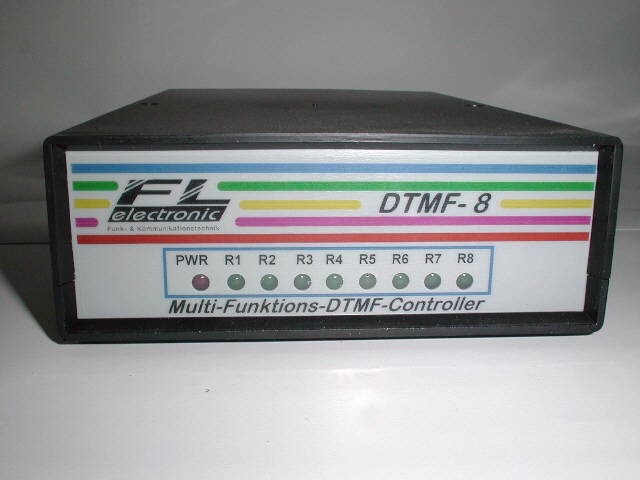

Der DTMF-8 zur Fernsteuerung des SSTV- Konverters TSC-70P
TASCO`s SSTV-Konverter TSC-70P bietet die Möglichkeit, Livebilder von einer Kamera oder
einer anderen Videoquelle zu digitalisieren und danach sofort in der Betriebsart SSTV auszusenden.
Zusätzlich zu seiner Infrarot-Fernbedienung, können die Bedienfunktionen des TSC-70P über seine
PC-Schnittstelle gesteuert werden.
Diese Eigenschaft bietet sich geradezu an, das Gerät auch über größere Entfernungen zu bedienen
und damit neue Möglichkeiten der interessanten Betriebsart SSTV zu erschließen.
Der DTMF-Controller wurde aufgrund von zahlreichen Anfragen durch Nutzer des TSC-70P entwickelt.
Diese Anfragen bezogen sich in der Hauptsache auf die, oben genannte, Möglichkeit der Fernbedienung
des TSC-70P über größere Distanzen.
|
|
|
|
Die Eigenschaften des DTMF-8 für den Betrieb mit dem TSC-70P
l
Stromversorgung 9-14 Volt, circa 25 mA (ohne Relais)

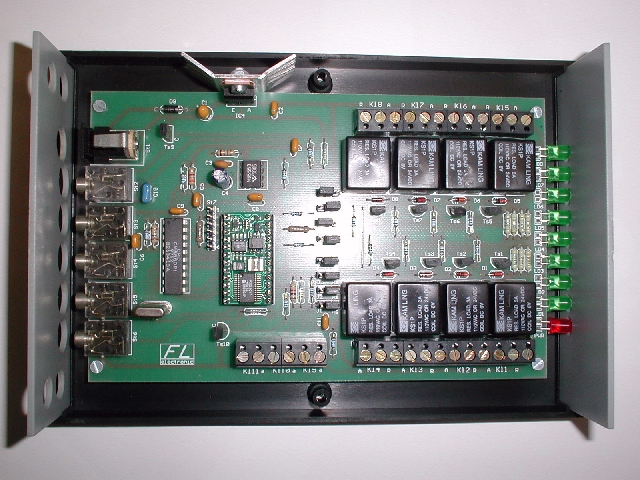

l 6 Relais mit Wechsler, zum Umschalten von Kameras, Geräten, Zoomfunktion, PTT usw.
l Schaltzustand der Relais wird durch LED`s angezeigt
l vorprogrammierte PIN-Nummer (4 stellig)
l Rufzeichen vorprogrammiert
l Ausgabe von Rufzeichen, SSTV-Mode und Schaltzustand der Relais in Telegrafie
l Befehl zum Digitalisieren und Aussenden eines Bilde durch Eingabe der PIN und einer Zusatzzahl
für den entsprechenden SSTV-Mode
l Befehl zum Ein -oder Ausschalten von Relais durch Eingabe der PIN und einer Zusatzzahl
oder eines Zeichens
l Nach Eingabe und Empfang der entsprechenden DTMF-Tonfolge erfolgt die Empfangsbestätigung
in Telegrafie mit den Informationen über den SSTV-Mode, Rufzeichen oder den Schaltzustand des
jeweiligen Relais
l Softwareupdates sind durch Umprogrammieren möglich (EEPROM)
|
|
|
|
Mit einem Duoband Handfunkgerät von
der Gartenbank oder beim Sonntagsspaziergang auf Kurzwelle funken.
|
|
Der DTMF-I zur Fernsteuerung der Transceiver der Reihe IC-706 von ICOM
Es besteht die Möglichkeit, den Controller zur Fernbedienung des Transceivers IC-706 (MKII / MKIIG)
von ICOM per DTMF- Tonfolge zu nutzen. Wie wäre es mit einem Duoband Handfunkgerät von
der Gartenbank oder beim Sonntagsspaziergang auf Kurzwelle zu funken ? Mit einem IC-706,
zwei Duoband Funkgeräten und dem DTMF-8 ist das kein Problem.
|
|
|
|
Unter anderem bietet die Software zur Steuerung der Transceiver der Reihe IC-706 die folgenden Funktionen:
l Frequenzwechsel durch Direkteingabe der gewünschten Frequenz
l Betriebsartenumschaltung
l automatischer Suchlauf (Scan)
l Frequenzeinstellung per UP / DOWN, mit umschaltbarer Schrittweite
l Anwahlmöglichkeit der Speicher des IC-706
l PTT
l Ausgabe der Frequenz, Betriebsart und Rufzeichen in Telegrafie
l Watchdog-Timer
|
|
|
|
Technische Daten:
|
|
|
|
|
Stromversorgung
|
9 bis 14 Volt Gleichspannung
|
|
Stromaufnahme
|
25 mA (ohne Relais)
|
|
Abmessungen
|
127mm x 188mm x 46mm (Breite x Tiefe x Höhe)
|
|
